Легкие системы теплых полов без бетонной стяжки

     Для деревянных и каркасных домов, домов с деревянными прикрытиями и домов на сваях применяется легкий вариант теплого водяного пола без стяжки. Самый современный на сегодняшний день вариант такой системы – на базе универсального фольгированного элемента. Заказать панели для теплого пола без стяжки можно у нас в магазине по ссылке панель для теплого пола без стяжки, отправив запрос на почту eco@eco-h.ru  или по телефону.

Заказать можно отдельно панели и систему водяного теплого под ключ, как для самостоятельной установки, так и с нашем монтажом.                                                                                                                Отработанная схема доставки в регионы стирает расстояния – организуем доставку России.

Основные виды легких систем: фольгированная и деревянная.

1. Фольгированная система -  простая в монтаже, монтируется как на бетонное основание так и на деревянное. Имеет толщину от 30 мм..



 2. Деревянная система более сложна в монтаже, монтируется только на деревянных перекрытиях, зато имеет толщину от 20 мм. Строительные материалы для нее можно приобрести на местном строительном рынке.

Легкие системы имеют следующие преимущества:

• Имеют значительно меньший вес по сравнению с бетонной, это позволяет делать водяной теплый пол в зданиях где нагрузка на перекрытия и стены ограничена, например, на втором этаже деревянного дома.


• Отсутствие «мокрого процесса» позволяет запускать и эксплуатировать систему сразу после завершения монтажа, в то время как в бетонной системе полная кристаллизация бетона происходит в течении 28 суток.


• Легкие системы имеют меньшую толщину (минимальная толщина легкой системы - 18 мм, бетонной – 80 мм.)
• Легкая система менее инерционная, поэтому быстрее реагирует на настройки заказчика.

Фольгированная система

Основой легкой фольгированной системы является универсальный фольгированный элемент, сочетающий в себе слой экструдированного пенополистирола высокой плотности и тепло распределительный слой из алюминия толщиной 150 мкм. (для сравнение толщина фольги применяемой для приготовления пищи 10-15 мкм., т.е. в 10 раз тоньше). Система может монтироваться как на бетонное основание так и на черновой (дощатый) пол, уложенный на деревянные лаги.

Универсальный фольгированный элемент системы 30 мм.





    Основание элемента выполнено из экструдированного пенополистирола высокой плотности толщиной 30 мм. Материала одновременно легкого и прочного с низкой теплопроводностью, выдерживающего большие распределенные нагрузки. Элемент универсален, т.к. в одном элементе сделаны каналы, образующие фигуру «Тюльпан», как для укладки труб на прямых участках, так и для поворотов. Каналы выполнены в виде U-образного профиля, который позволяет надежно зафиксировать трубу. Использование экстрадированного пенополистирола в качестве основы для элементов(мягкого, но одновременно упругого материала)и оригинальная форма трапеции канала (сужение в верхней части и расширение в нижней) создают эффект «замка», плотно удерживающего трубу в пазе, а также обеспечивающего плотное пролегание фольги к стенкам трубы. Универсальный фольгированный элемент можно применять с трубами 16-18 мм.

    Фольга имеет специальное покрытие для обеспечения длительного срока службы в условиях агрессивной среды (плиточный клей, стяжка и т.п.), а также для хорошей адгезии к клеевым составам. Для укладки труб на прямых участках в фольге выдавлены U-образные профили. На поворотных участках на фольгу нанесена перфорация, которая при нажиме трубой прорывается пополам и образовавшимися «крыльями» плотно прилегает к трубе.

Монтаж фольгированной системы.

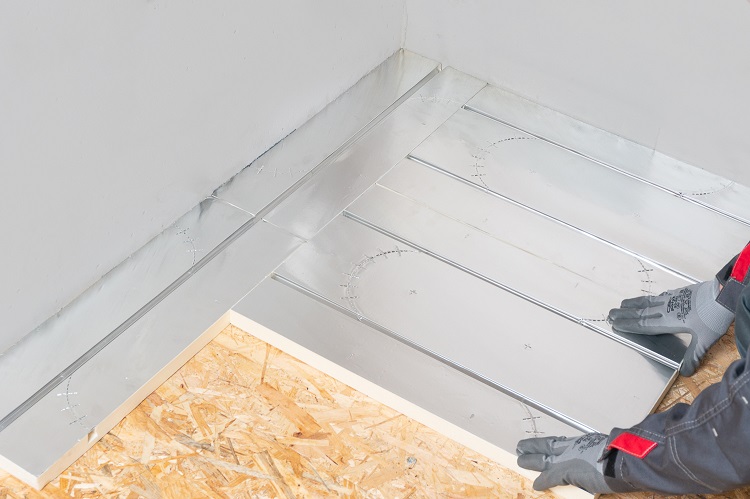

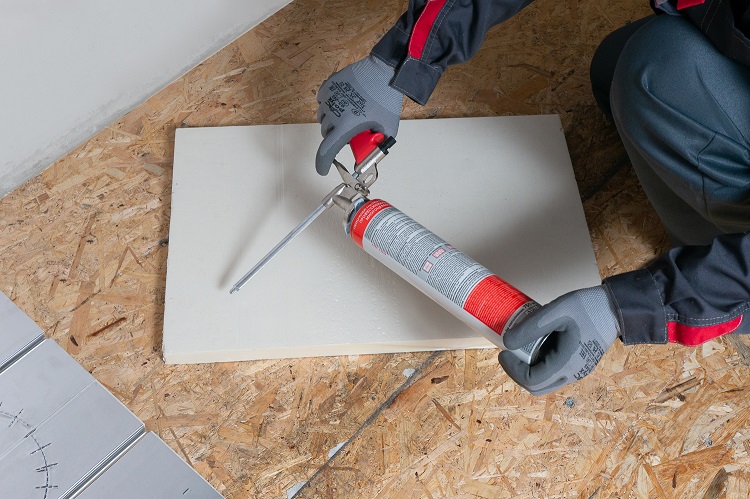

    Перед укладкой фольгированной системы рекомендуется обработать поверхность чернового пола грунтом или бетон контактом. Это необходимо для прочного склеивания элементов к основанию. Монтаж фольгированной системы очень прост и не требует большого профессионализма. Для укладки требуются: перчатки, линейка и канцелярский нож для резки элементов. Раскладку элементов фольгированной системы рекомендуется начинать от места входа контура теплого пола в помещение, либо от самого дальнего угла помещения, либо от места установки распределительного коллектора. Раскладываются элементы плотно к друг-другу, последовательно, один за другим После того, как фольгированная система выложена на полу, рекомендуем последовательно поднять элементы и приклеить их к поверхности чернового пола. Нет необходимости полностью покрывать клеем элементы, достаточно небольшого количества клея, нанесенного на углы элемента.

    Клей служит только для временной фиксации пластин, чтобы при монтаже непосредственно контура, труба не поднимала элементы, особенно в местах поворотов. Как правило, если элементы плотно уложены друг к другу, то достаточно приклеить получившиеся мелкие фрагменты и пластины в местах поворота. Для приклеивания можно использовать любые клеи не агрессивные к пенопласту (КС, жидкие гвозди и т.п.). Также элементы фольгированной системы можно приклеивать к основанию с помощью плиточного клея. Порядок работ в таком случае осуществляется также как при укладке керамической плитки с использованием зубчатого шпателя. Плиточный клей можно наносить как на основание чернового пола, так и непосредственно на сами элементы.

    После этого можно приступать к монтажу труб контуров теплого пола. К данному этапу мы рекомендуем приступать через сутки после приклеивания элементов - это гарантирует, что клей схватится, а труба, следовательно, не будет поднимать пластины во время монтажа

Монтаж контуров теплого пола.

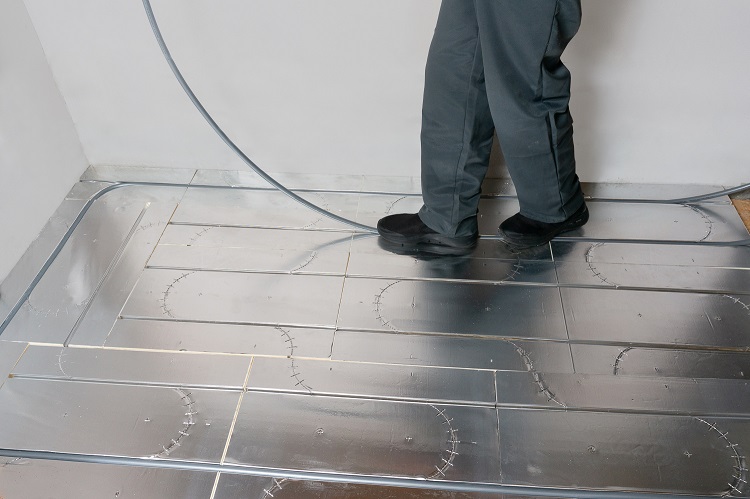

    Монтаж трубопровода необходимо начинать от распределительного коллектора. Труба размещается над каналом и легким нажатием ступни вдавливается в паз.

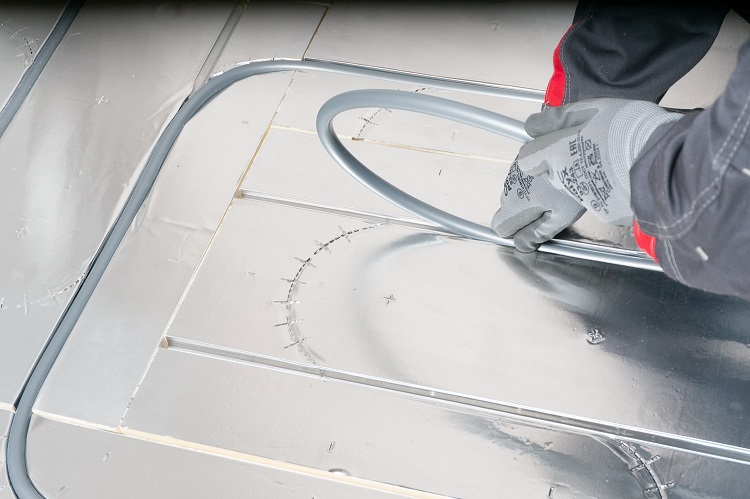

    Перед поворотом необходимо изогнуть трубу в сторону поворота на угол примерно 90 градусов, прислонить ее к началу перфорации на повороте и, последовательно вдавливая по ходу движения, вставить в канал поворота.

    Двигаясь по рисунку, соответствующему способу укладки трубопровода, вернуться к распределительному коллектору и отрезать трубу с запасом 20-30см.

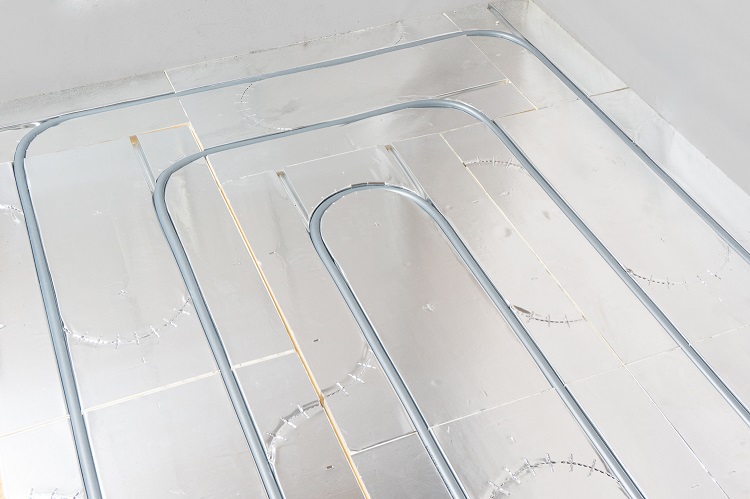

Уложите все контуры теплого пола, затем подключите их к распределительному коллектору.

    Перед укладкой чистового покрытия или промежуточных слоев (из ДСП, ГВЛ,ЦСП и т.п.) убедитесь в герметичности системы, проведя гидравлические испытания.

Укладка чистового покрытия.

Любое чистовое покрытие можно укладывать непосредственно на фольгированную систему. В случае устройства наливного пола или укладки керамической плитки непосредственно на фольгированную систему, мы рекомендуем обработать поверхность элементов грунтом или бетон контактом - это необходимо, для увеличения срока жизни фольги. Т.к. система монтируется на весь срок жизни здания, а фольга находится в непосредственном контакте с агрессивной средой(клеем), необходимо свести этот контакт к минимуму.

Для керамической плитки и при отопительных нагрузках более 60 Вт/м2 настоятельно рекомендуется устройство сборной стяжки из гипсоволокнистых или цементно-стружечных плит.

Устройство сборной стяжки рекомендуется по следующим причинам:

• Помогает избежать эффекта «полосатого теплого пола", который может возникнуть из-за нагрева поверхности пола выше температуры 26,5оС (санитарная норма);
• Значительно упрощается укладка керамической плитки или штучного паркета.

Обратившись к нам вы сможете:

• Получить консультации по обустройству системы водяного теплого пола
• Заказать как отдельные комплектующие так и системы "под ключ"
• Заказать подробный проект системы для самостоятельного монтажа. В проекте будут все необходимые гидравлические и теплотехнические расчеты, подробные инструкции по монтажу, что позволит либо самостоятельно смонтировать систему, либо вы сможете передать проект вашему монтажнику и впоследствии его проконтролировать.
• Рассчитать стоимость доставки. У нас прямые договора с транспортными компаниями, поэтому можем предложить оптимальные условия доставки по всей России. Товар аккуратно упакуем и сами закажем транспортную компанию.

Связаться с нами и сделать заказ проще чем кажется. Сделать это можно следующим образом:

• Заказать материал через магазин перейдя по ссылке универсальный фольгированый элемент
• Написав на почту eco@eco-h.ru
• Позвонив по наиболее удобному телефону указанного на страничке "Контакты"
• Отправить сообщение или позвонить через WhatsApp (для этого достаточно кликнуть соответствующую зеленую иконку внизу слева вашего экрана)

Легкая деревянная система.

Водяной теплый пол. Конструкция легкой деревянной системы водяного теплого пола.

Снизу вверх по слоям:

Доска 20 мм, или ДСП 22 мм. Основное назначение - фиксация алюминиевых пластин и создание жесткой поверхности. Теплоизолятор в данной конструкции пола должен быть предусмотрен в перекрытии.

• Выбор между доской и ДСП делается на основании Ваших требований экологичности.

• Доска (или ДСП) укладываются строго в соответствии с проектом системы отопления "водяной теплый пол", с промежутком 20 мм.


Алюминиевые пластины. Пластина является теплосъемным и теплораспределительным элементом в легкой системе и имеет специальный профиль, благодаря которому пластина плотно обжимает тепловую трубу и теплопередача производиться более эффективно. Монтируются в промежутки между досками (или ДСП).

Тепловая труба .Защелкивается в специальные пазы алюминиевых пластин.

Один слой ГВЛВ (гипсо-волокнистый лист, влагостойкий). ГВЛВ служит для создания ровной поверхности на алюминиевых пластинах для наклеивания керамической плитки.

• В случае использования в качестве чистового покрытия паркета или ламината рекомендуется не использовать ГВЛ, укладывать чистовое покрытие непосредственно на алюминиевые пластины.
