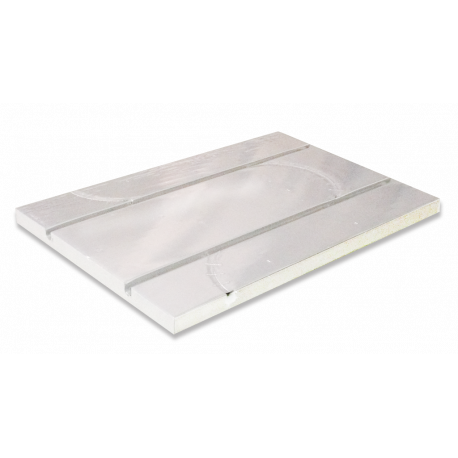

Универсальный фольгированный элемент ECOTECH 600×400×30 мм

Универсальный фольгированный элемент ECOTECH — теплораспределительная панель российского производителя ООО «Экотех» для монтажа водяного тёплого пола без бетонной стяжки. Размер панели — 600×400×30 мм, площадь — 0,24 м², шаг укладки трубы — 200 мм. Панель рассчитана на трубу наружным диаметром 16 мм. Заказать панели можно поштучно с доставкой по всей России.

Основание из экструдированного пенополистирола XPS прочностью на сжатие 300 кПа выполняет функцию теплоизоляции. Алюминиевый слой толщиной 150 мкм контактирует с трубой  и распределяет тепло по поверхности пола.

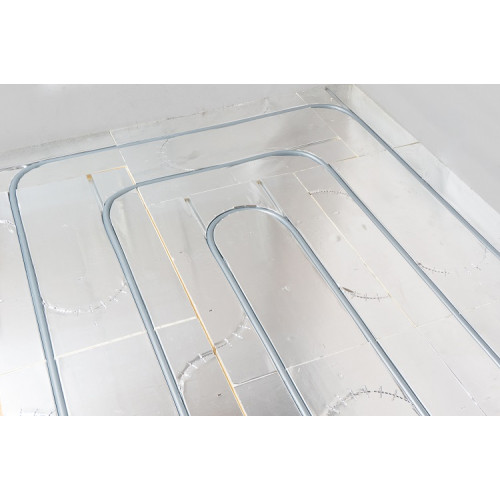

Универсальный фольгированный элемент Экотех имеет универсальную геометрию каналов, благодаря которой одна и та же панель используется для разных участков контура водяного тёплого пола. Панели подходят для укладки трубы на прямых участках, выполнения поворотов на 90° и разворотов на 180°. Благодаря такой конструкции можно выполнять различные схемы монтажа водяного тёплого пола без стяжки:

— «улитка»;

— «двойная змейка»;

— «змейка».

Для чего предназначен универсальный фольгированный элемент

Панели применяют для устройства лёгкой сухой системы водяного напольного отопления:

• в деревянных, каркасных и брусовых домах;
• в домах на сваях и на деревянных перекрытиях;
• при реконструкции помещений;
• на объектах, где нежелательны масса и влажные процессы бетонной стяжки;
• в помещениях, где важно быстро перейти к следующим этапам отделки.

Элемент формирует каналы для укладки трубы, удерживает её в проектном положении, уменьшает потери тепла вниз и передаёт тепло алюминиевому слою.

Как устроена панель

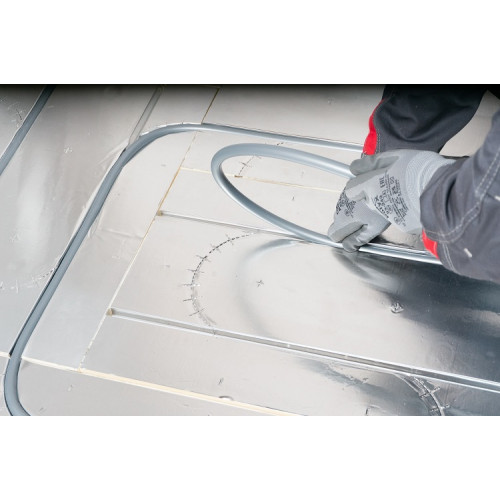

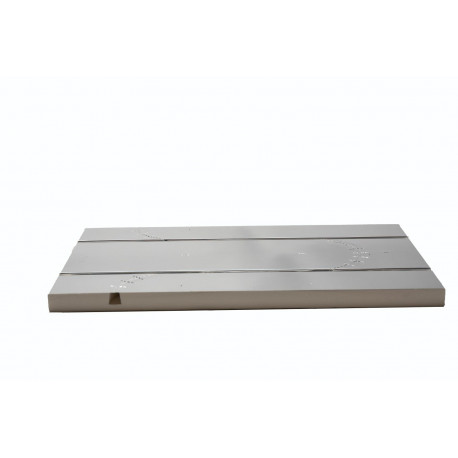

Основа элемента — экструдированный пенополистирол XPS высокой плотности с прочностью на сжатие 300 кПа. Толщина — 30 мм. Пенополистирол является надежной основой теплого пола и хорошей теплоизоляцией, направляет тепловой поток вверх. В плитах выполнены пазы под прямые участки монтажа трубы с шагом 200 мм, участки для поворота под 90 градусов и 180 градусов, что делает элемент универсальным в применении. Паз имеет специальную форму типа «ласточкин хвост», что обеспечивает надежное удержание трубы и плотное прилегание элемента к трубе контура теплого пола. Изделие покрыто алюминиевым слоем толщиной 150 мкм (для сравнения: толщина фольги, применяемой для приготовления пищи, — 10–15 мкм, т. е. в 10–15 раз тоньше). Алюминием покрыта как поверхность элемента, так и прямые участки пазов. В местах поворотов и разворотов предусмотрена перфорация которая при монтаже продавливается, после чего труба  монтируется с необходимым изгибом. Толщина алюминиевого слоя и специальная форма паза обеспечивают эффективный теплосъем с трубы и распределение тепла по поверхности пола.

Преимущества универсальной геометрии

• одна панель используется на прямых участках, поворотах и разворотах;
• доступны схемы «улитка», «змейка» и «двойная змейка»;
• не требуется подбирать отдельные прямые и поворотные элементы;
• панель можно раскраивать под форму помещения;
• сухой монтаж не требует заливки и ожидания высыхания бетонной стяжки;
• XPS одновременно служит основанием каналов и теплоизоляционным слоем.

Расход и расчёт количества панелей

Одна панель закрывает 0,24 м². Теоретический расход: 1 ÷ 0,24 = 4,17 панели на 1 м². Для предварительного расчёта площадь монтажа делят на 0,24 и округляют результат вверх до целой панели. Запас на раскрой определяют после раскладки с учётом формы помещения, отступов и расположения коллектора.

Пример: для площади 10 м² теоретически требуется 10 ÷ 0,24 = 41,67, то есть 42 панели без учёта запаса. Точное количество определяют после раскладки.

Упаковка из 20 панелей на Ozon соответствует 4,8 м² панелей без учёта запаса на раскрой.

Кратко о монтаже

1. Основание должно быть ровным, сухим, прочным и неподвижным.

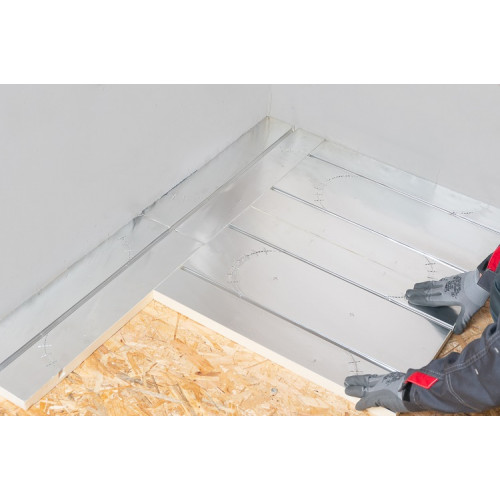

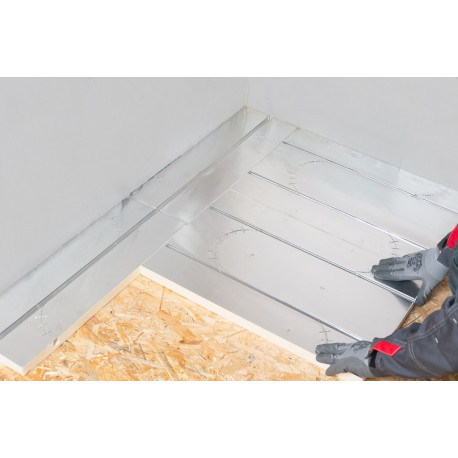

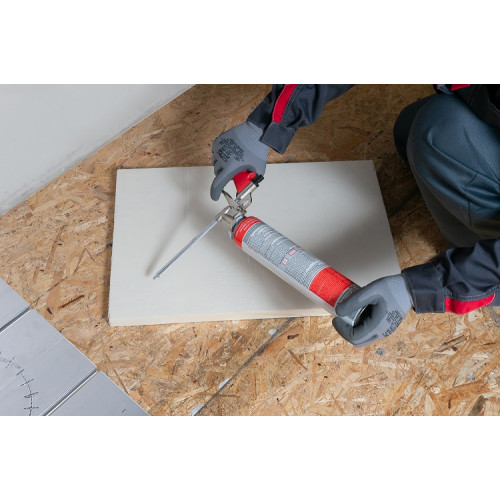

2. Панели раскладывают по проекту и при необходимости подрезают.

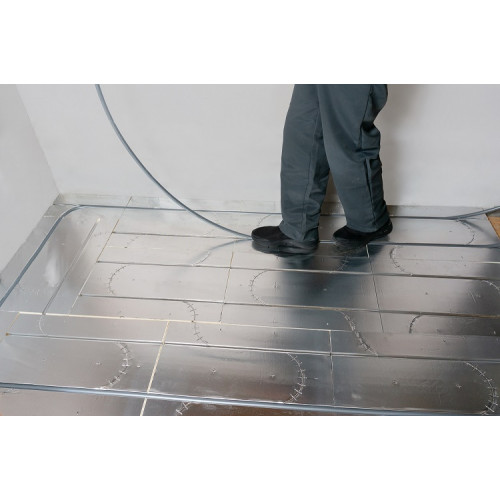

3. Трубу наружным диаметром 16 мм вщелкивают в каналы с шагом 200 мм.
4. До закрытия конструкции выполняют проверку герметичности контуров.
5. Чистовое покрытие монтируют по выбранной конструкции пола и требованиям производителя покрытия.

Подробная инструкция: инструкция по монтажу универсального фольгированного элемента ECOTECH (PDF, 10 страниц) .

В инструкции показаны подготовка основания, раскладка панелей, монтаж трубы диаметром 16 мм с шагом 200 мм, проверка герметичности и устройство напольного покрытия.

Подробные схемы, состав конструкции и варианты покрытий приведены в статье «Лёгкий водяной тёплый пол без стяжки» .

Совместимость с напольными покрытиями

• Линолеум, ПВХ и другие мягкие покрытия рекомендуется укладывать через промежуточный жёсткий слой из ГВЛВ. Это обеспечивает ровное основание и предотвращает проявление стыков панелей.
• Плитка и керамогранит монтируются на основание из ГВЛВ, уложенного в один или два слоя (в зависимости от требований к жёсткости основания и проектной нагрузки).
• Ламинат допускается укладывать непосредственно на подготовленную систему с универсальными фольгированными элементами Экотех без применения ГВЛВ при соблюдении требований производителя напольного покрытия. Хотя в большинстве случаев удобнее монтировать ламинат на ровное основание ГВЛВ.

Правильно подобранная конструкция верхних слоёв обеспечивает долговечность системы водяного тёплого пола без бетонной стяжки и комфортную эксплуатацию покрытия. Состав верхних слоёв выбирают с учётом типа покрытия и проектной нагрузки.

Производитель универсального фольгированного элемента

Универсальный фольгированный элемент выпускает российская компания ООО «Экотех» под брендом ECOTECH. В интернете также встречаются варианты написания «ЭкоТех», «Экотех» и «Eco-H» — они относятся к этому же производителю и товару с артикулом 20680-20017.

На официальном сайте производителя можно купить панели поштучно, заказать расчёт количества, проект системы или комплект материалов с доставкой по России.

Покупка и доставка панелей по всей России

ООО «ЭкоТех» отправляет универсальные фольгированные элементы ECOTECH по всей России.

На официальном сайте производителя можно заказать необходимое количество панелей для водяного тёплого пола без стяжки, а также заказать подбор полного комплекта оборудования для системы водяного тёплого пола под ключ.

Для расчёта количества панелей, длины трубы и необходимого оборудования можно отправить планировки этажей с указанием размеров помещений. Чтобы рассчитать стоимость и подобрать оптимальный вариант доставки, укажите населённый пункт получения заказа.

Частые вопросы

Нужна ли бетонная стяжка?

Нет. Универсальный фольгированный элемент ECOTECH предназначен для сухого монтажа водяного тёплого пола без бетонной стяжки.

Какую трубу использовать?

Панель рассчитана на трубу наружным диаметром 16 мм. Обычно применяют трубы PERT или PEX, соответствующие проекту системы отопления.

Сколько панелей требуется на 1 м²?

Примерный расход 4,17 панели на 1 м² без учёта запаса. Точное количество зависит от формы помещения и раскладки.

Можно ли монтировать панели на деревянный пол или ОСБ?

Да, если основание ровное, сухое, прочное и неподвижное.

Можно ли положить ламинат прямо на панели?

Да. Ламинат допускается монтировать непосредственно на универсальные фольгированные элементы Экотех (не забыть подложку которая идет к ламинату), но в большинстве случаев удобнее через промежуточный слой из ГВЛВ.

Как крепить ГВЛВ?

ГВЛВ укладывают поверх универсальных фольгированных элементов плавающим способом — крепить листы к панелям или черновому основанию не требуется. При монтаже в два слоя верхний слой укладывают со смещением швов и склеивают с нижним. При необходимости слои дополнительно соединяют короткими саморезами только между собой. Длина крепежа должна исключать повреждение трубы водяного теплого пола.

Бывают ли такие панели толще 30 мм?

Универсальный фольгированный элемент имеет толщину только  30 мм. Если  требуется более толстая теплоизоляция, под панели предусматривают дополнительный слой подходящего теплоизоляционного материала.

Где купить панели и посмотреть отзывы?

На официальном сайте ООО «Экотех» панели можно заказать поштучно вместе с расчётом или комплектом материалов. Цены, наличие и условия доставки на маркетплейсах могут отличаться.

Универсальный фольгированный элемент ECOTECH продаётся на крупных маркетплейсах. В карточках товара можно посмотреть оценки, отзывы, фотографии и вопросы покупателей:

• Универсальный фольгированный элемент ECOTECH на Ozon — упаковка 20 панелей общей расчётной площадью 4,8 м².
• Универсальный фольгированный элемент ECOTECH на Яндекс Маркете — 1 панель размером 600×400×30 мм.

Доставляете ли панели по всей России?

Да.  «Экотех» отправляет универсальные фольгированные элементы ECOTECH по всей России. Для расчёта стоимости доставки необходимо указать населённый пункт и количество панелей.

Заказать панели или расчёт теплого пола

Добавьте в корзину рассчитанное количество панелей или отправьте заявку на расчёт водяного теплого пола через мессенджер (max, telegram, whatsapp) с доставкой по России. Специалисты ООО «Экотех» помогут определить количество панелей, длину трубы и состав комплекта для вашего объекта.
